في الهندسة الدقيقة وضمان الجودة (QA)، يؤدي استخدام أدوات القياس غير المعايرة إلى مخاطر تشغيلية شديدة. حتى الانحراف المجهري يضر بسلامة المنتج. إن معالجة هذه التناقضات الأولية ليست مجرد حل فني. فهو يحدد خط الأساس المطلوب لعمليات التصنيع الموثوقة والمتوافقة. عندما يتجاهل المشغلون الفكوك المنحرفة، فإنهم يخاطرون بتمرير مكونات خارج المواصفات إلى أسفل خط الإنتاج. يوضح هذا الدليل بالضبط كيف يمكنك إدارة تحديات المعايرة هذه. سنغطي تحديد الانحرافات الأولية بصريًا. سوف تتعلم كيفية تطبيق الصيغ التصحيحية بشكل فعال أثناء العمليات اليومية. أخيرًا، نستكشف كيفية تحديد متى تتطلب الأدوات القديمة الاستبدال أو التوحيد القياسي. يضمن إتقان هذه الخطوات أن تظل بروتوكولات القياس الخاصة بك دقيقة وقابلة للتكرار وجديرة بالثقة تمامًا.
تكلفة عدم الدقة: يؤدي الخطأ الصفري غير المصحح إلى فشل مضاعف في ضمان الجودة وإنتاج خارج المواصفات.
بروتوكول تحديد الهوية: تحديد الخطأ الإيجابي مقابل الخطأ الصفري السلبي يتطلب فحصًا بصريًا موحدًا للمقاييس الرئيسية والورنية.
منطق التصحيح: تعتمد القياسات الدقيقة على الالتزام الصارم بالصيغة: القراءة الحقيقية = القراءة المقاسة - (خطأ صفر).
قرارات الأدوات: يعد الخطأ الميكانيكي الصفري المستمر مؤشرًا رئيسيًا على أنه يجب على المنشأة تقييم إصلاح الأدوات الحالية مقابل الترقية إلى البدائل الرقمية ذات المعايرة التلقائية.
تتسلسل الفروق الدقيقة في المليمتر بسرعة إلى عيوب على المستوى الكلي. قد تقيس أحد مكونات المحرك المهمة بشكل غير صحيح بجزء صغير. غالبًا ما يؤدي هذا الخطأ الفردي إلى رفض الجزء بالكامل. يمكن أن يتسبب أيضًا في حدوث فشل شديد في تدقيق الامتثال أثناء عمليات فحص الجودة. التصنيع الحديث لا يترك مجالاً للأبعاد الغامضة. عندما تفشل الفرق في التحقق من خطوط الأساس الخاصة بها، تواجه دفعات الإنتاج بأكملها عملية إلغاء باهظة الثمن.
كثيرًا ما تقدم الحقائق الميكانيكية مشكلات المحاذاة هذه مع مرور الوقت. يحدث تآكل الفك بشكل طبيعي من خلال الاستخدام اليومي المتكرر للمواد الصلبة. تتسبب تقلبات درجات الحرارة البيئية أيضًا في تمدد المكونات المعدنية أو انكماشها. تؤدي ظروف التخزين غير المناسبة إلى إتلاف آليات الانزلاق الدقيقة. قد يؤدي إسقاط الجهاز ولو مرة واحدة إلى اختلال أوجه القياس بشكل دائم. يجب على المشغلين فهم نقاط الضعف المادية هذه.
تتطلب بروتوكولات القياس الموثوقة معايير نجاح صارمة. أولاً، تحتاج إلى تكرار عالي عبر الورديات والمستخدمين المختلفين. ثانيًا، يجب أن تحافظ قياساتك على إمكانية التتبع وفقًا لمعايير الصناعة المقبولة. ثالثًا، يظل اتساق المشغل أمرًا حيويًا لضمان الجودة الشاملة. يجب علينا تدريب الفرق على التعامل مع الأدوات بشكل موحد. يجب عليهم تطبيق نفس الضغط وقراءة المقاييس من نفس الزاوية. توحيد هذه العناصر البشرية يقلل من انحرافات الأبعاد غير المتوقعة.
قبل التحقق من أي شيء، يجب عليك توحيد روتين الفحص المسبق الخاص بك. غالبًا ما يؤدي تخطي خطوات التحضير هذه إلى قراءات خاطئة. تتطلب الأدوات الدقيقة بيئة خاضعة للرقابة لإجراء تقييم دقيق. يجب عليك تنفيذ الخطوات الإلزامية التالية قبل كل وردية.
امسح وجوه القياس نظيفة باستخدام قطعة قماش خالية من الوبر.
قم بإزالة أي زيت أو سائل تبريد أو غبار معدني متبقي.
أغلق الفكين بلطف باستخدام عجلة الإبهام.
استخدم ضغط الإغلاق الصحيح دون الضغط على المعدن معًا.
قم بقفل الجهاز برفق إذا لزم الأمر لإجراء الفحص البصري.

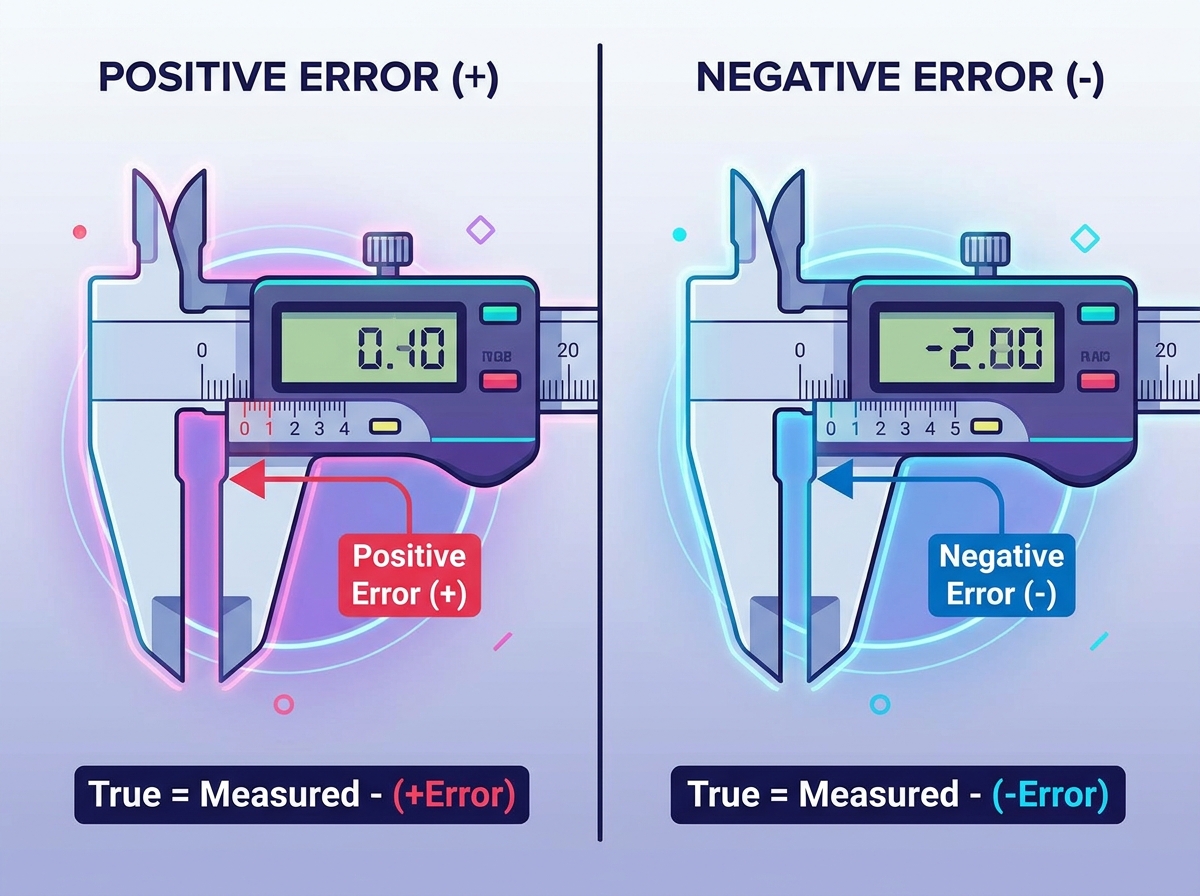

تحدث الانحرافات الإيجابية في ظل ظروف بصرية محددة. ستلاحظ أن علامة الصفر على المقياس المنزلق تقع على يمين المقياس الرئيسي صفر. وهذا يعني أن الجهاز يقرأ قيمة أكبر من الصفر عندما يكون الفكان مغلقين تمامًا. إذا تجاهلت هذا، فسيتم تضخيم كل قياس لاحق بشكل مصطنع.
على العكس من ذلك، الانحرافات السلبية تقدم إشارة بصرية مختلفة. تقع علامة الصفر على المقياس المنزلق قليلاً على يسار المقياس الرئيسي الصفر. يشير هذا إلى أن قراءة الأداة أقل من الصفر عند إغلاقها بالكامل. يؤدي الفشل في اكتشاف ذلك إلى التقليل المستمر من الأبعاد الحقيقية لقطع العمل الخاصة بك.
عند قياس هذا الانحراف الدقيق، اعتمد على العلامات المحددة لمقياس متري ذو فرجار رنيه . انظر عن كثب إلى الأقسام. ابحث عن العلامة الدقيقة على المقياس المنزلق بحيث تتم محاذاتها تمامًا بجانب العلامة الموجودة على المقياس الرئيسي. اضرب رقم القسمة المحدد هذا في أقل عدد للأداة. يمنحك هذا الحساب القيمة العددية الدقيقة للانحراف.
تعتمد النتائج الدقيقة كليًا على تطبيق الصيغة العالمية. يجب عليك حفظ وتطبيق المعادلة التالية: القراءة الحقيقية = القراءة المقاسة - (صفر خطأ). أنت دائمًا تطرح انحراف خط الأساس. ومع ذلك، يجب عليك تضمين علامته الرياضية (إيجابية أو سلبية) أثناء الحساب. هذه القاعدة البسيطة تمنع أخطاء المعالجة الكارثية.
دعونا ننفذ الحسابات للحصول على سيناريو إيجابي. لنفترض أن جهازك يظهر انحرافًا بمقدار +0.02 مم في حالة السكون. قمت بقياس قضيب فولاذي عند 15.05 ملم. يمكنك طرح القيمة الإيجابية لمنع المبالغة في التقدير. تبدو الرياضيات كما يلي: 15.05 ملم - (+0.02 ملم) = 15.03 ملم. البعد الحقيقي الخاص بك هو 15.03 ملم.
الآن فكر في السيناريو السلبي. تخيل أن الجهاز يظهر انحرافًا بمقدار -0.03 مم. قمت بقياس مكون آخر عند 20.10 ملم. يمكنك طرح القيمة السلبية. إن طرح قيمة سلبية بشكل فعال يعني أنك تقوم بإضافتها. وهذا يمنع الاستهانة. الرياضيات هي: 20.10 ملم - (-0.03 ملم) = 20.13 ملم. لقد نجحنا في تصحيح العجز الخفي.
يعد تعليم المشغل بمثابة الدفاع الأخير ضد البيانات السيئة. يجب عليك ربط هذه الرياضيات التصحيحية مباشرة بأساسيات كيفية قراءة الفرجار الورني . غالبًا ما يعاني المتدربون في البداية. في بعض الأحيان يضيفون عندما يجب عليهم الطرح. في بعض الأحيان يقومون بالتعويض المزدوج لأنهم يشعرون بالارتباك بسبب الإشارات السلبية. الممارسة المنتظمة تبني الثقة. عندما يتقن المشغلون تحديد خطأ الفرجار الورني الصفري ، فإنهم يقومون بحماية سلسلة الإنتاج بأكملها من الخردة المكلفة.
سيناريو | الحالة الأساسية الأولية | قراءة المكونات الخام | الصيغة التطبيقية | البعد الحقيقي النهائي |
|---|---|---|---|---|
خطأ إيجابي | +0.04 ملم | 50.20 ملم | 50.20 - (+0.04) | 50.16 ملم |
خطأ سلبي | -0.02 ملم | 12.50 ملم | 12.50 - (-0.02) | 12.52 ملم |
معايرة مثالية | 0.00 ملم | 35.15 ملم | 35.15 - (0.00) | 35.15 ملم |
يتطلب تقييم عمر الأداة صدقًا شديدًا من مديري ضمان الجودة. تعمل التصحيحات الرياضية اليدوية بشكل مثالي عند إجراء الفحوصات العرضية. ومع ذلك، فإنها تصبح محفوفة بالمخاطر للغاية بالنسبة لخطوط الإنتاج كبيرة الحجم. عندما يقوم المشغلون بقياس مئات الأجزاء يوميًا، يبدأ الإرهاق العقلي. وسيخطئ الميكانيكي المتعب في نهاية المطاف في تقدير التعديل السلبي. عندما يستهلك تصحيح خط الأساس اليدوي الكثير من الوقت، فإنك تتجاوز الحد الذي تصبح فيه الترقية ضرورية.
يتضمن تقييم النماذج التقليدية مقابل النماذج الرقمية عدة أبعاد. تؤثر الميزات بشكل مباشر على نتائجك. توفر النماذج الرقمية إمكانيات التصفير الفوري. تضغط على زر، وتقوم الشاشة بالمعايرة على الفور. تجبرك الأدوات التقليدية على إجراء تصحيحات رياضية يدوية في كل مرة. تعمل الأدوات الرقمية على إزالة الأخطاء الحسابية البشرية تمامًا.
قابلية التوسع تفضل بشكل كبير المعدات الحديثة. ضع في اعتبارك سرعة القياس عبر اختبار الدفعات الكبيرة. توفر الشاشات الرقمية قراءات فورية. تتطلب الموازين التقليدية محاذاة بصرية دقيقة تحت إضاءة جيدة. عند تقييم الامتثال، تفوز الأدوات الحديثة بسهولة. تسمح إمكانيات تسجيل البيانات بالتصدير المباشر إلى برنامج ضمان الجودة. يؤدي هذا إلى إنشاء مسار ورقي مثالي لتقارير ISO. يعتمد التسجيل التقليدي على الملاحظات المكتوبة بخط اليد.
استخدم منطق القائمة المختصرة الواضح عند تحديد أدوات الاستبدال. ابحث عن تصنيفات IP67 لضمان مقاومة سائل التبريد والغبار على أرضيات المتاجر القاسية. اطلب شهادات المعايرة المعتمدة من الشركة المصنعة. تقييم عمر البطارية ومنافذ إخراج البيانات. لا تقم ببساطة بشراء الخيار الأرخص. استثمر في المعدات التي تتوافق مع المخاطر البيئية المحددة لديك.
فئة التقييم | الأدوات اليدوية التقليدية | أدوات القياس الرقمي |
|---|---|---|
طريقة التصفير | تطبيق الصيغة الرياضية اليدوية | زر المعايرة الإلكترونية بلمسة واحدة |
سرعة اختبار الدفعة | بطيء؛ يتطلب المحاذاة البصرية والحساب | سريع؛ قراءات مرئية فورية على الشاشة |
الامتثال والتسجيل | الكتابة اليدوية خطر كبير من خطأ النسخ | تصدير البيانات الآلي. إمكانية تتبع ISO سلسة |
المتانة البيئية | عالية للغاية؛ لا يوجد إلكترونيات للفشل | يتطلب تصنيف IP67 لحماية سائل التبريد/الغبار |
غالبًا ما تتضمن حقائق التنفيذ محاربة الطبيعة البشرية. تظل معالجة الاحتكاك الناتج عن تطبيق الفحوصات اليدوية هي أكبر عقبة أمامك. يسارع المشغلون لبدء نوبات عملهم. غالبًا ما يتخطون التحقق من خطوط الأساس الخاصة بهم لتوفير الوقت. يجب عليك دمج هذه الفحوصات بسلاسة في سير العمل اليومي. اجعل عملية التحقق غير مؤلمة قدر الإمكان.
يتطلب تخفيف المخاطر التحقق من الصحة الخارجية. ونحن نوصي بشدة ببروتوكولات المعايرة الدورية لجهة خارجية. يمكن للفرق الداخلية تطوير نقاط عمياء. يتحقق مختبر قياس خارجي من أن فحوصاتك الداخلية تظل دقيقة. أنها توفر كتل قياس رئيسية وتصدر شهادات رسمية. يحافظ هذا التدقيق الخارجي على معاييرك الداخلية صادقة وصارمة.
التبني والتدريب يحددان نجاحك على المدى الطويل. حدد قائمة مرجعية تدريبية بسيطة يمكن التحقق منها للميكانيكيين الجدد. التأكد من اتباع إجراءات التشغيل القياسية (SOPs) دون أي انحراف. قوائم المراجعة الجيدة تمنع ظهور العادات السيئة.
توفير كتل قياس رئيسية مخصصة في كل محطة عمل.
تفويض التحقق الأساسي الموثق قبل بدء الوردية الصباحية.
يتطلب فحصًا ثانويًا بعد سقوط الجهاز أو اصطدامه.
تسجيل كافة الانحرافات الهامة في قاعدة بيانات الصيانة المشتركة.
تدقيق تقنية المشغل شهريًا لضمان ضغط الإغلاق المناسب.
يظل التحقق من الانحرافات الأساسية الأولية خطوة غير قابلة للتفاوض في مراقبة الجودة الدقيقة. يؤدي تخطي هذا الفحص البصري المهم إلى إضعاف دفعة الإنتاج بأكملها. حتى مرافق التصنيع الأكثر تقدمًا تعتمد على مبادئ القياس الأساسية هذه.
يجب عليك تبني مصفوفة قرار صارمة. تدريب موظفيك على نطاق واسع لحساب وتصحيح التناقضات البسيطة بدقة. ومع ذلك، يجب عليك أيضًا استبدال الأدوات التي تعاني من التآكل الميكانيكي الشديد بشكل منهجي. يؤدي اختلال الفك المستمر إلى مخاطر تشغيلية غير مقبولة. غالبًا ما تكون الترقية إلى الحلول الرقمية الحديثة أكثر أمانًا للبيئات ذات الحجم الكبير.
اتخاذ الإجراءات اللازمة على الفور. قم بمراجعة أدوات قياس ضمان الجودة الحالية لديك اليوم. إنشاء سياسة يومية موحدة للتحقق من القياس المسبق عبر جميع الورديات. إن التزامك بهذه الفحوصات الأساسية يضمن سلامة المنتج على المدى الطويل وثقة العملاء الثابتة.
ج: يمثل التآكل الميكانيكي السبب الرئيسي. يؤدي الانزلاق المتكرر إلى تآكل الفكين المعدنيين. يؤدي إسقاط الأداة إلى اختلال محاذاة وجوه القياس على الفور. بالإضافة إلى ذلك، فإن الإفراط في ربط برغي القفل يؤدي في كثير من الأحيان إلى اعوجاج الحامل المنزلق الدقيق، مما يتسبب في حدوث تغييرات دائمة في خط الأساس.
ج: يمكنك تطبيق صيغ التصحيح الرياضي لضبط قراءاتك النهائية. ومع ذلك، فإن الإصلاح المادي للأداة يتطلب إعادة طحن الفك بشكل احترافي. تعد عملية التصنيع هذه باهظة الثمن ونادرًا ما تكون فعالة من حيث التكلفة مقارنة بمجرد شراء وحدة بديلة.
ج: يعتمد التردد بشكل كبير على حجم الاستخدام. نوصي بالتحقق اليومي من كتلة القياس قبل بدء كل وردية. وينبغي للصناعات عالية الدقة أيضًا أن تتطلب معايرة رسمية وموثقة من قبل مختبر خارجي معتمد مرة واحدة سنويًا على الأقل.
ج: لا. على الرغم من أن الفرجار الرقمي يتميز بزر معايرة مناسب، إلا أن التآكل الجسدي للفك لا يزال يحدث. إذا لم ينغلق الفكان بشكل متوازي، فإن الصفر الإلكتروني لا يعني شيئًا. لا تزال بحاجة إلى التحقق المادي الروتيني باستخدام كتل القياس الرئيسية لضمان الدقة الحقيقية.
